Tổng quan về điện áp
Trong lĩnh vực điện – điện tử, điện áp là một trong những khái niệm nền tảng nhưng lại rất dễ gây hiểu nhầm nếu chỉ học theo lý thuyết khô khan. Bài viết “Điện áp là gì?” được xây dựng với mục tiêu giúp bạn hiểu đúng bản chất của điện áp theo cách đơn giản – trực quan – dễ áp dụng thực tế, đặc biệt phù hợp với người mới học điện, thợ điện và thợ sửa máy.
Hiểu một cách gần gũi, điện áp chính là độ chênh lệch điện thế giữa hai điểm, đóng vai trò như “áp lực” đẩy dòng điện chạy trong mạch. Tuy nhiên, để sử dụng tốt trong thực tế sửa chữa, bạn không chỉ dừng lại ở định nghĩa, mà cần hiểu sâu hơn về cách điện áp xuất hiện, cách đo và cách nó ảnh hưởng đến hoạt động của thiết bị.
Đối với anh em thợ sửa chữa – đặc biệt là khi làm việc với máy hàn, nguồn xung, hay các mạch điện công nghiệp – việc nắm rõ điện áp giúp bạn:
- Xác định nhanh điểm lỗi trong mạch
- Đo kiểm chính xác bằng đồng hồ
- Phân tích nguyên nhân hỏng hóc (mất áp, sụt áp, quá áp…)
- Đưa ra phương án sửa chữa hiệu quả và tiết kiệm thời gian
Bài viết này sẽ không đi theo kiểu lý thuyết hàn lâm, mà tập trung vào cách hiểu để dùng được ngay trong công việc thực tế, từ đo điện áp AC/DC đến kiểm tra nguồn và sửa chữa thiết bị điện – điện tử. Đây chính là nền tảng quan trọng giúp bạn nâng cao tay nghề và xử lý được những ca khó mà không phải ai cũng làm được.

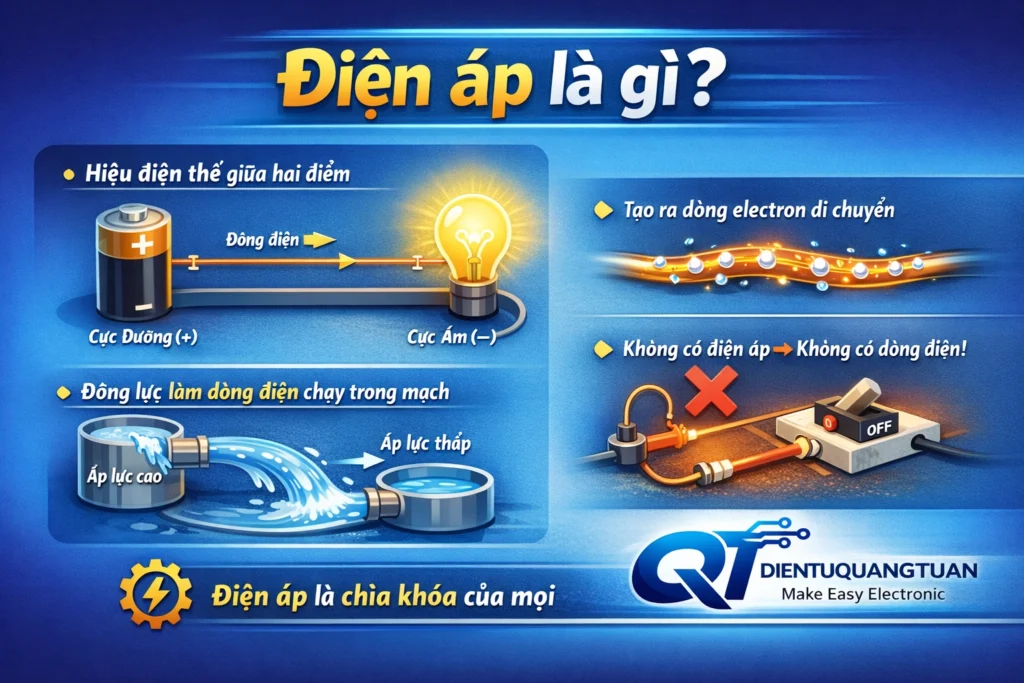

Điện áp là gì?
Định nghĩa cơ bản
Điện áp (Voltage) là hiệu điện thế giữa hai điểm trong mạch điện. Nói một cách dễ hiểu, đây là sự chênh lệch về mức năng lượng điện giữa hai vị trí, và chính sự chênh lệch này tạo ra khả năng làm cho dòng điện di chuyển.
Về bản chất kỹ thuật, điện áp đóng vai trò như một lực đẩy điện tử. Khi có điện áp, các electron trong dây dẫn sẽ bị “ép” di chuyển từ điểm có điện thế cao sang điểm có điện thế thấp, từ đó hình thành dòng điện.
Có thể hiểu ngắn gọn:
- Không có điện áp → không có dòng điện
- Điện áp càng lớn → khả năng đẩy dòng điện càng mạnh
Đây là khái niệm cốt lõi mà bất kỳ ai làm điện, sửa máy hay điện tử đều phải nắm chắc, vì gần như mọi phép đo và chẩn đoán lỗi đều xoay quanh điện áp.
Ví dụ dễ hiểu
Để dễ hình dung, có thể so sánh điện với hệ thống nước:
- Điện áp = áp lực nước
- Dòng điện = dòng nước chảy trong ống
Khi áp lực nước càng lớn, nước sẽ chảy càng mạnh. Tương tự, khi điện áp càng cao thì dòng điện có xu hướng chạy mạnh hơn, nếu điện trở của mạch không thay đổi.
Ví dụ thực tế:
- Nguồn 12V sẽ “đẩy” dòng điện yếu hơn so với nguồn 220V
- Nếu cùng cấp cho một tải, điện áp cao hơn thường tạo ra dòng lớn hơn
Tuy nhiên, trong thực tế sửa chữa, bạn cần nhớ thêm một điểm quan trọng:
👉 Dòng điện mạnh hay yếu không chỉ phụ thuộc vào điện áp, mà còn phụ thuộc vào điện trở của tải (theo định luật Ohm)
Hiểu đúng mối quan hệ này sẽ giúp bạn:
- Đọc và phân tích mạch chính xác hơn
- Tránh sai lầm khi đo kiểm
- Xử lý các lỗi như sụt áp, quá áp, chập tải một cách hiệu quả
Đây chính là nền tảng để đi sâu vào các kỹ năng đo điện và sửa chữa thiết bị điện – điện tử trong các phần tiếp theo.
Ký hiệu và đơn vị của điện áp
Ký hiệu
Trong điện – điện tử, điện áp thường được ký hiệu là U hoặc V.
- U: hay dùng trong tài liệu kỹ thuật, sơ đồ mạch
- V: thường dùng khi ghi trực tiếp giá trị điện áp (ví dụ: 12V, 220V)
Khi đọc sơ đồ hoặc đo kiểm thực tế, bạn sẽ thường gặp các dạng như:
- Uin (điện áp đầu vào)
- Uout (điện áp đầu ra)
- Vcc, Vdd (điện áp cấp nguồn cho mạch)
Việc nhận diện đúng ký hiệu giúp bạn đọc mạch nhanh hơn và xác định chính xác điểm cần đo.
Đơn vị đo
Đơn vị của điện áp là Volt (V).
Volt thể hiện mức độ chênh lệch điện thế giữa hai điểm. Giá trị Volt càng cao thì khả năng “đẩy” dòng điện càng mạnh.
Ngoài Volt, trong thực tế bạn còn gặp:
- mV (miliVolt) = 1/1000 V
- kV (kiloVolt) = 1000 V
Ví dụ:
- 5V = 5000mV
- 1000V = 1kV
Trong sửa chữa điện tử, các mức mV và V thường gặp nhiều nhất, đặc biệt khi đo tín hiệu hoặc nguồn cấp IC.
Các mức điện áp phổ biến
Trong thực tế làm việc, có một số mức điện áp rất quen thuộc mà bạn cần nắm rõ:
- 1.5V: thường gặp ở pin tiểu (AA, AAA), dùng cho thiết bị nhỏ như điều khiển, đồng hồ
- 12V: phổ biến trong ắc quy, nguồn xe máy, ô tô, hệ thống điện dân dụng nhỏ
- 220V: điện lưới dân dụng tại Việt Nam, dùng cho hầu hết thiết bị gia đình và máy móc
Ngoài ra, trong ngành sửa chữa bạn còn hay gặp:
- 3.3V, 5V: nguồn logic trong mạch điện tử
- 24V: hệ thống công nghiệp, điều khiển
- 380V: điện 3 pha cho động cơ công suất lớn
Việc ghi nhớ các mức điện áp này giúp bạn:
- Đo kiểm nhanh mà không cần tra cứu
- Phát hiện bất thường (thiếu áp, quá áp)
- Đánh giá tình trạng hoạt động của thiết bị chính xác hơn
Đây là kiến thức nền nhưng cực kỳ quan trọng, đặc biệt với anh em làm sửa chữa thực tế.
Bản chất vật lý của điện áp
Hiệu điện thế là gì?
Hiệu điện thế chính là sự chênh lệch năng lượng điện giữa hai điểm trong mạch. Mỗi điểm trong mạch có một mức năng lượng điện khác nhau, và khi tồn tại sự chênh lệch này, nó tạo điều kiện để điện tích (electron) di chuyển.
Hiểu sâu hơn một chút theo bản chất vật lý:
- Điểm có điện thế cao → electron có xu hướng rời đi
- Điểm có điện thế thấp → electron có xu hướng di chuyển tới
Chính sự chênh lệch này tạo ra một “độ dốc năng lượng”, khiến electron không đứng yên mà luôn có xu hướng dịch chuyển để cân bằng.
Vai trò trong mạch điện
Trong bất kỳ mạch điện nào, điện áp đóng vai trò nguồn gốc tạo ra dòng điện.
- Điện áp tạo ra lực đẩy làm electron di chuyển trong dây dẫn
- Sự di chuyển có hướng của electron chính là dòng điện
Nguyên lý cốt lõi cần nhớ:
- Không có điện áp → electron không di chuyển → không có dòng điện
- Điện áp càng lớn → lực đẩy càng mạnh → dòng điện có xu hướng tăng (nếu tải không đổi)
Trong thực tế sửa chữa:
- Mất điện áp → thiết bị không hoạt động
- Sụt điện áp → thiết bị chạy yếu, lỗi chập chờn
- Quá điện áp → dễ gây cháy linh kiện
Nắm được bản chất này giúp bạn không chỉ hiểu lý thuyết mà còn phân tích lỗi mạch một cách logic, thay vì đo đạc một cách cảm tính.

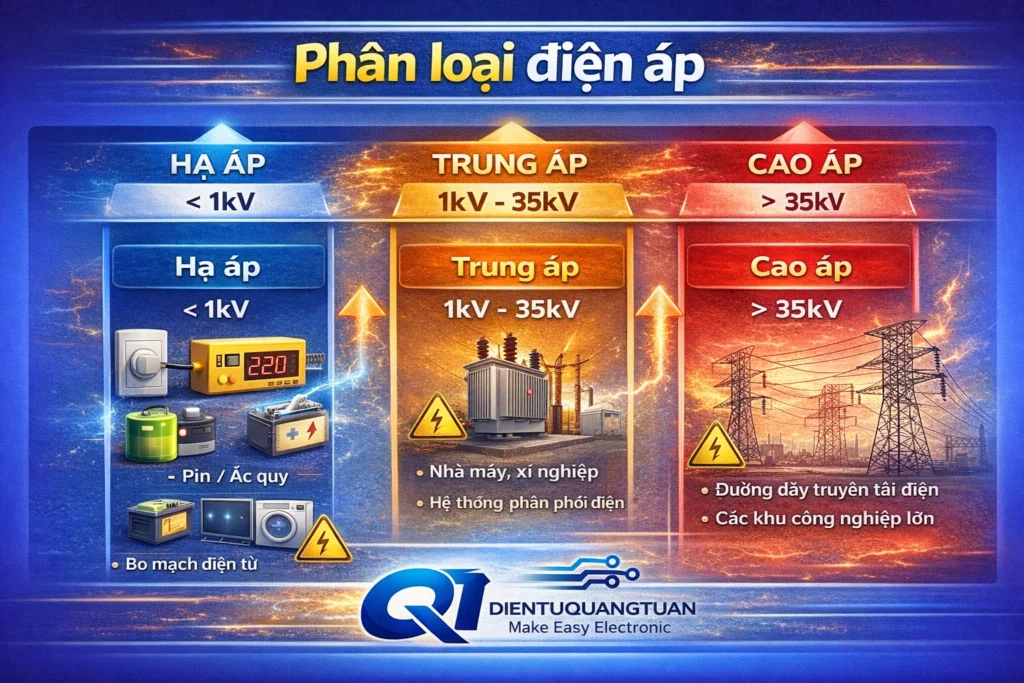

Phân loại điện áp
Điện áp một chiều (DC)
Điện áp một chiều (DC – Direct Current) là loại điện áp mà dòng điện chỉ chạy theo một hướng cố định từ cực dương sang cực âm.
Đặc điểm:
- Điện áp ổn định theo thời gian (hoặc thay đổi rất ít)
- Có cực tính rõ ràng: (+) và (−)
- Thường dùng trong mạch điện tử, thiết bị dùng pin
Ví dụ thực tế:
- Pin tiểu 1.5V
- Ắc quy 12V
- Nguồn adapter, nguồn máy tính
Trong sửa chữa:
- DC thường dùng để cấp nguồn cho IC, vi điều khiển, mạch điều khiển
- Nếu mất nguồn DC → mạch gần như không hoạt động
- Sai cực tính DC → rất dễ gây cháy linh kiện
Điện áp xoay chiều (AC)
Điện áp xoay chiều (AC – Alternating Current) là loại điện áp mà dòng điện liên tục đổi chiều theo chu kỳ (thường là 50Hz hoặc 60Hz).
Đặc điểm:
- Không có cực tính cố định
- Biên độ và chiều thay đổi theo thời gian (dạng hình sin)
- Truyền tải điện năng hiệu quả trên khoảng cách xa
Ví dụ thực tế:
- Điện lưới 220V tại Việt Nam
- Nguồn cấp cho máy hàn, động cơ, thiết bị gia dụng
Trong thực tế sửa chữa:
- AC thường là nguồn đầu vào của thiết bị
- Sau đó sẽ được chỉnh lưu và lọc thành DC để nuôi mạch
- Nếu mất AC đầu vào → thiết bị không có nguồn để hoạt động
👉 Hiểu rõ sự khác nhau giữa AC và DC là cực kỳ quan trọng, vì:
- Giúp bạn đo đúng chế độ trên đồng hồ
- Tránh đo sai gây hiểu nhầm hoặc hỏng thiết bị
- Phân tích đúng từng khối trong mạch (nguồn AC → chỉnh lưu → DC)
Đây là bước nền tảng để bạn đi sâu vào sửa nguồn xung, máy hàn và các hệ thống điện tử phức tạp hơn.

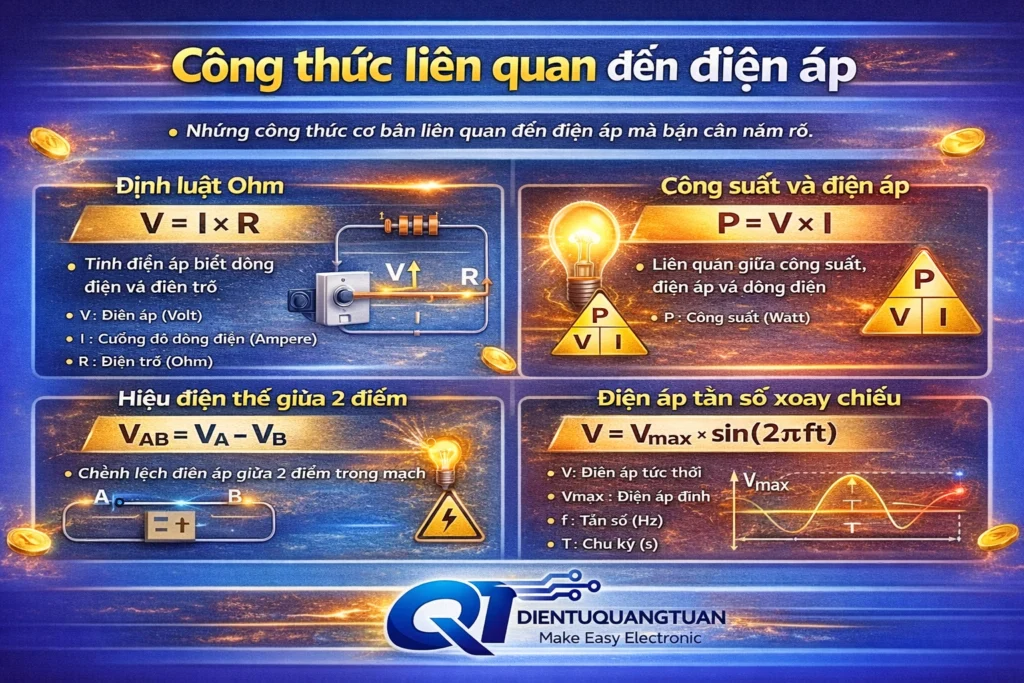

Công thức liên quan đến điện áp
Định luật Ohm
Định luật Ohm mô tả mối quan hệ cơ bản giữa điện áp (U), dòng điện (I) và điện trở (R) trong mạch điện.
U=I⋅R
Trong đó:
- U (Volt): điện áp
- I (Ampere): dòng điện
- R (Ohm): điện trở
Đây là công thức nền tảng quan trọng nhất trong điện – điện tử. Gần như mọi phép tính, phân tích mạch hay chẩn đoán lỗi đều xuất phát từ mối quan hệ này.
Ý nghĩa thực tế
Từ định luật Ohm, có thể rút ra những nguyên lý cực kỳ quan trọng trong thực tế:
- Khi tăng điện áp (U) → dòng điện (I) sẽ tăng, nếu điện trở (R) không đổi
- Khi điện trở tăng → dòng điện sẽ giảm, dù điện áp giữ nguyên
- Khi dòng điện tăng quá mức → có thể gây nóng, cháy linh kiện
Ứng dụng trong sửa chữa và thiết kế mạch:
- Đo kiểm nhanh lỗi:
Ví dụ đo thấy có điện áp nhưng không có dòng → có thể mạch bị đứt hoặc tải hỏng - Phát hiện chập tải:
Điện trở giảm bất thường → dòng tăng mạnh → gây sụt áp hoặc cháy nguồn - Thiết kế mạch:
Chọn điện trở phù hợp để giới hạn dòng, bảo vệ linh kiện - Sửa nguồn, máy hàn, nguồn xung:
Dựa vào mối quan hệ U – I – R để phân tích vì sao bị sụt áp, quá dòng hoặc không hoạt động
👉 Nắm chắc định luật Ohm không chỉ là học lý thuyết, mà là công cụ tư duy giúp bạn suy luận mạch nhanh, chính xác và xử lý được những ca lỗi khó trong thực tế.

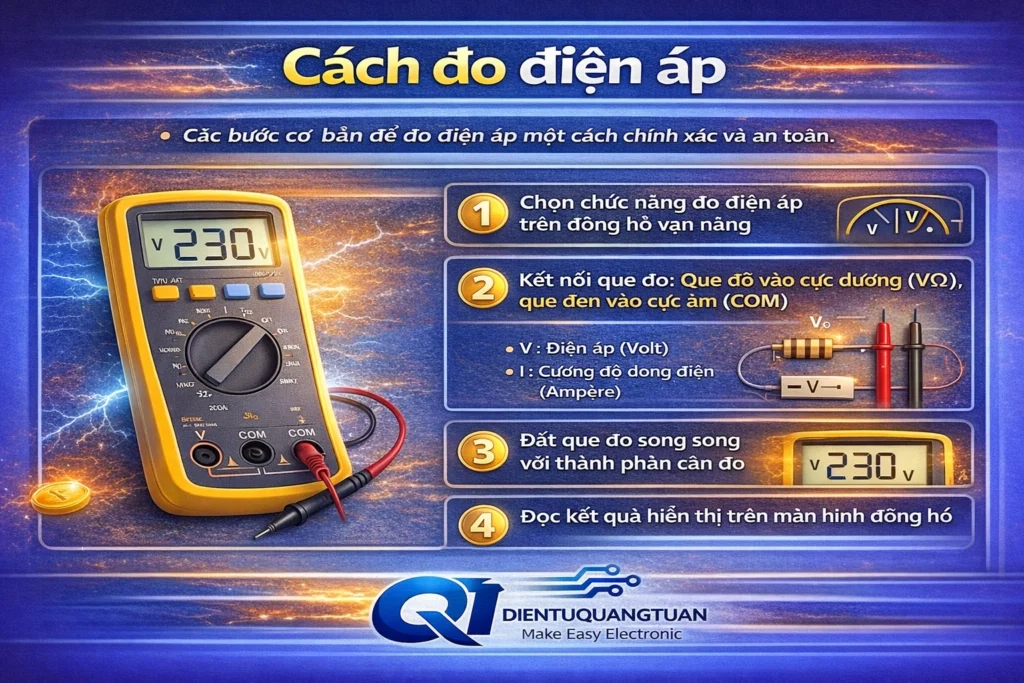

Cách đo điện áp
Dụng cụ đo
Để đo điện áp trong thực tế, anh em thợ thường sử dụng các thiết bị sau:
- Đồng hồ vạn năng (VOM):
Đây là dụng cụ phổ biến nhất, có thể đo điện áp DC, AC, điện trở, dòng điện…
Có 2 loại chính:- Đồng hồ kim (analog)
- Đồng hồ số (digital – dễ dùng, độ chính xác cao)
- Ampe kìm có chức năng đo áp:
Ngoài đo dòng không cần cắt mạch, nhiều loại ampe kìm hiện nay còn hỗ trợ đo điện áp AC/DC, rất tiện khi làm điện công nghiệp.
👉 Với thợ sửa máy, nên ưu tiên đồng hồ số vì:
- Dễ đọc kết quả
- Ít sai số
- Có nhiều tính năng bảo vệ
Các bước cơ bản
Đo điện áp tưởng đơn giản nhưng nếu làm sai có thể gây đo sai hoặc nguy hiểm. Quy trình chuẩn như sau:
1. Chọn đúng thang đo AC/DC
- Đo điện áp một chiều (pin, ắc quy, nguồn mạch) → chọn DC (V⎓)
- Đo điện áp xoay chiều (điện lưới 220V) → chọn AC (V~)
Nếu không chắc giá trị, nên chọn thang cao trước rồi giảm dần để tránh hỏng đồng hồ.
2. Đặt que đo đúng cực
- Với DC:
- Que đỏ → cực dương (+)
- Que đen → cực âm (−)
- Đảo cực → đồng hồ số vẫn đo được nhưng sẽ hiện dấu “-”
- Với AC:
- Không phân biệt cực, đặt que vào 2 điểm cần đo là được
3. Đo song song với nguồn hoặc tải
Nguyên tắc quan trọng:
👉 Luôn đo điện áp bằng cách mắc song song
- Đặt 2 que đo vào 2 đầu nguồn hoặc 2 đầu linh kiện cần kiểm tra
- Không đo nối tiếp (sẽ sai hoàn toàn và có thể gây nguy hiểm)
Lưu ý thực tế khi đo
- Đo điện lưới 220V cần cẩn thận, tránh chạm tay vào phần kim loại
- Khi đo mạch điện tử, nên kẹp mass (GND) trước, sau đó đo từng điểm
- Nếu điện áp bị sụt bất thường → cần kiểm tra tải hoặc nguồn cấp
👉 Nắm vững cách đo điện áp sẽ giúp bạn:
- Xác định nhanh mạch có nguồn hay không
- Khoanh vùng lỗi chính xác
- Tránh đo sai dẫn đến chẩn đoán sai
Đây là kỹ năng nền tảng giúp việc đo kiểm và khoanh vùng lỗi trong sửa chữa điện – điện tử chính xác hơn.
Vai trò của điện áp trong thực tế
Trong thiết bị điện
Điện áp là yếu tố quyết định trực tiếp đến khả năng hoạt động của thiết bị điện – điện tử. Mỗi thiết bị đều được thiết kế để làm việc ở một mức điện áp nhất định, nếu sai lệch sẽ dẫn đến hoạt động không ổn định hoặc hư hỏng.
Một số nguyên lý quan trọng cần nắm:
- Đúng điện áp → thiết bị hoạt động bình thường
- Thiếu điện áp → thiết bị chạy yếu, chập chờn, không khởi động được
- Quá điện áp → dễ cháy linh kiện, nổ tụ, hỏng IC
Ví dụ thực tế:
- Nguồn 12V cấp xuống còn 9V → mạch có thể không chạy hoặc reset liên tục
- Cấp nhầm 220V vào thiết bị 110V → gần như chắc chắn cháy ngay
👉 Vì vậy, kiểm soát đúng điện áp là yếu tố sống còn trong vận hành thiết bị.
Trong sửa chữa
Trong thực tế sửa chữa, điện áp chính là công cụ chẩn đoán lỗi nhanh và hiệu quả nhất.
Các ứng dụng quan trọng:
- Kiểm tra nguồn có hoạt động không
Đo điện áp đầu vào, đầu ra để biết mạch có được cấp nguồn hay không - Xác định lỗi theo triệu chứng điện áp
- Mất áp: không có điện áp → đứt mạch, hỏng nguồn
- Sụt áp: điện áp thấp bất thường → chập tải, nguồn yếu
- Quá áp: điện áp cao bất thường → lỗi hồi tiếp, hỏng IC nguồn
- Khoanh vùng nhanh khu vực hỏng
Đo theo từng điểm trong mạch để xác định đoạn nào bị lỗi
👉 Với thợ sửa máy, đặc biệt là sửa máy hàn, nguồn xung hay điện công nghiệp:
- Không cần đo quá nhiều thứ
- Chỉ cần đo đúng điện áp, đúng vị trí
- Là có thể suy ra được phần lớn nguyên nhân lỗi
Nắm chắc vai trò của điện áp sẽ giúp bạn:
- Rút ngắn thời gian sửa chữa
- Giảm đoán mò
- Xử lý được những ca khó mà người khác bó tay
Đây chính là kỹ năng cốt lõi để nâng cao tay nghề trong ngành điện – điện tử.

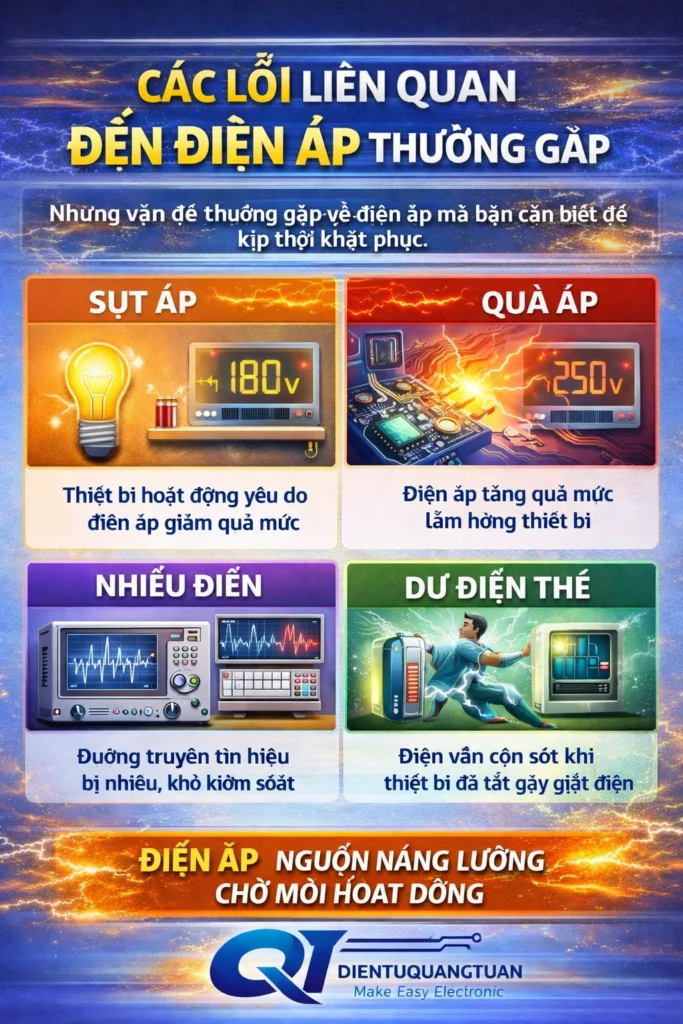

Các lỗi liên quan đến điện áp thường gặp
Mất điện áp
Mất điện áp là tình trạng không có điện áp tại điểm cần thiết trong mạch, khiến thiết bị hoàn toàn không hoạt động.
Nguyên nhân phổ biến:
- Đứt dây dẫn, lỏng jack kết nối
- Hỏng nguồn (nguồn xung, biến áp, IC nguồn)
- Cháy cầu chì, đứt mạch in
Dấu hiệu nhận biết:
- Thiết bị không lên nguồn, không có tín hiệu
- Đo điện áp = 0V tại các điểm đáng lẽ phải có điện
Cách xử lý:
- Kiểm tra từ đầu vào (AC/DC) → lần theo từng điểm
- Ưu tiên kiểm tra cầu chì, dây nguồn, công tắc
- Đo từng khối để xác định đoạn bị mất áp
Sụt áp
Sụt áp là hiện tượng điện áp bị giảm xuống thấp hơn mức bình thường khi có tải.
Nguyên nhân phổ biến:
- Dây dẫn quá nhỏ, bị hao tổn trên đường truyền
- Tải tiêu thụ dòng lớn bất thường (chập nhẹ, quá tải)
- Nguồn yếu, tụ lọc bị khô, suy giảm
Dấu hiệu nhận biết:
- Không tải đo điện áp bình thường, có tải thì điện áp tụt
- Thiết bị chạy yếu, chập chờn, dễ reset
Cách xử lý:
- Đo so sánh có tải và không tải
- Kiểm tra tụ nguồn, dây dẫn, công suất nguồn
- Xác định xem tải có bị chập hoặc tiêu thụ quá dòng không
Quá áp
Quá áp là tình trạng điện áp cao vượt mức cho phép của thiết bị hoặc linh kiện.
Nguyên nhân phổ biến:
- Hỏng mạch ổn áp, mạch hồi tiếp (feedback)
- Nguồn tăng áp lỗi
- Sử dụng sai nguồn cấp
Dấu hiệu nhận biết:
- Cháy linh kiện (IC, transistor, MOSFET…)
- Nổ tụ điện, phồng tụ
- Mạch hỏng ngay khi cấp điện
Cách xử lý:
- Ngắt nguồn ngay khi phát hiện bất thường
- Kiểm tra mạch ổn áp, IC nguồn, opto, TL431 (đối với nguồn xung)
- Đo lại điện áp trước khi cấp lại tải
👉 Trong thực tế sửa chữa, 3 lỗi này chiếm phần lớn các ca hỏng:
- Mất áp → không chạy
- Sụt áp → chạy yếu, lỗi vặt
- Quá áp → cháy nổ
Chỉ cần phân biệt đúng 3 dạng lỗi này và đo điện áp hợp lý, bạn đã có thể xử lý được đa số các pan bệnh trong điện – điện tử mà không cần suy đoán phức tạp.
Kết luận
Điện áp là yếu tố cốt lõi trong mọi hệ thống điện – điện tử, đóng vai trò quyết định đến việc thiết bị có hoạt động hay không và hoạt động ổn định đến mức nào. Dù là mạch đơn giản hay hệ thống phức tạp như máy hàn, nguồn xung hay điện công nghiệp, tất cả đều xoay quanh việc có điện áp – đúng điện áp – và ổn định điện áp.
Khi bạn hiểu rõ bản chất của điện áp, bạn sẽ không còn đo kiểm một cách cảm tính mà chuyển sang phân tích có logic, từ đó nâng cao hiệu quả sửa chữa rõ rệt.
Cụ thể, việc nắm chắc điện áp giúp bạn:
- Đo kiểm chính xác: biết cần đo ở đâu, đo như thế nào và đọc kết quả ra sao
- Sửa chữa nhanh hơn: khoanh vùng lỗi dựa trên mất áp, sụt áp hay quá áp
- Tránh hỏng hóc thiết bị: không cấp sai điện áp, không gây cháy linh kiện
👉 Có thể nói, nếu bạn làm trong ngành điện – điện tử mà chưa nắm chắc điện áp, thì gần như chưa thể làm chủ công việc. Ngược lại, khi đã hiểu sâu và áp dụng tốt, bạn sẽ xử lý được nhiều ca khó mà người khác không làm được.
