Máy Hàn TIG Mất Cao Áp Là Gì?
Khái niệm cao áp (HF) trong máy TIG
Cao áp (HF – High Frequency) trong máy hàn TIG là hệ thống tạo xung điện cao tần dùng để mồi hồ quang mà không cần tiếp xúc trực tiếp giữa điện cực và vật hàn. Nhờ cơ chế này, hồ quang được hình thành nhanh, ổn định và giúp bảo vệ đầu điện cực khỏi bị nhiễm bẩn trong quá trình làm việc. Vai trò của cao áp đặc biệt quan trọng trong các ứng dụng yêu cầu mối hàn đẹp, chính xác và liên tục.
Về nguyên lý, mạch cao áp sẽ tạo ra điện áp cao tần, sau đó phóng điện qua khe hở để ion hóa không khí giữa điện cực và vật hàn. Khi môi trường đã dẫn điện, hồ quang chính sẽ được thiết lập ngay lập tức mà không cần chạm que, giúp quá trình hàn diễn ra mượt và chuyên nghiệp hơn.
Dấu hiệu nhận biết mất cao áp
Khi máy hàn TIG bị mất cao áp, người dùng có thể dễ dàng nhận biết qua một số biểu hiện đặc trưng. Phổ biến nhất là tình trạng bấm cò nhưng không có tia lửa mồi, máy không tự đánh hồ quang dù khí vẫn hoạt động bình thường. Trong nhiều trường hợp, người thợ buộc phải chạm điện cực vào vật hàn thì hồ quang mới xuất hiện, cho thấy chức năng mồi HF đã bị mất.
Ngoài ra, nếu cao áp bị yếu hoặc hoạt động không ổn định, hồ quang sẽ khó mồi, dễ bị gián đoạn hoặc chập chờn trong quá trình hàn. Điều này không chỉ làm giảm hiệu suất làm việc mà còn ảnh hưởng trực tiếp đến chất lượng mối hàn, gây rỗ, không đều hoặc khó kiểm soát.

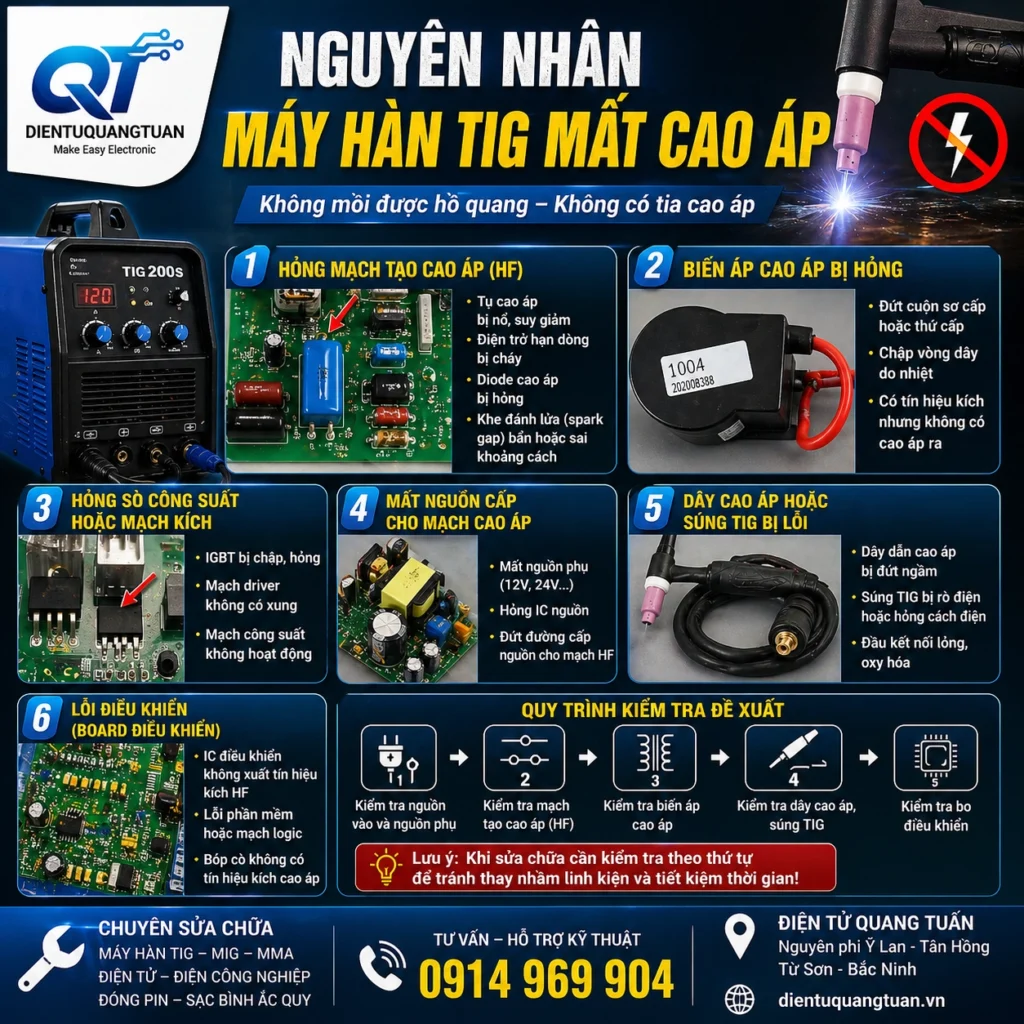

Nguyên Nhân Máy Hàn TIG Mất Cao Áp
Lỗi bo mạch cao áp (HF board)
Bo mạch cao áp là trung tâm tạo xung HF, nên khi xảy ra sự cố tại đây, máy sẽ mất hoàn toàn khả năng mồi hồ quang. Thực tế sửa chữa cho thấy các lỗi phổ biến gồm cháy tụ cao áp do làm việc lâu ngày hoặc quá áp, hỏng biến áp xung khiến không còn khả năng nâng áp, hoặc đứt các linh kiện như điện trở, diode trong mạch dao động. Những lỗi này thường làm mất hoàn toàn tia lửa mồi hoặc khiến cao áp hoạt động chập chờn.
Lỗi linh kiện công suất liên quan
Ngoài bo HF, các linh kiện công suất tham gia kích mạch cũng có thể gây mất cao áp. Điển hình là transistor kích HF bị hỏng khiến mạch không dao động được, hoặc IGBT không đóng cắt đúng làm gián đoạn quá trình cấp năng lượng cho mạch cao áp. Trường hợp này dễ nhầm với lỗi nguồn chính nếu không kiểm tra kỹ.
Lỗi dây dẫn và kết nối
Dây cao áp và các điểm kết nối đóng vai trò truyền xung HF đến đầu ra. Nếu dây bị rò, đứt ngầm hoặc jack kết nối bị lỏng, oxy hóa thì xung cao áp sẽ không truyền được ra ngoài. Đây là lỗi khá hay gặp nhưng dễ bị bỏ qua nếu chỉ tập trung kiểm tra bo mạch.
Ảnh hưởng môi trường
Môi trường làm việc ẩm, nhiều bụi kim loại hoặc lâu ngày không vệ sinh sẽ khiến mạch cao áp bị oxy hóa, phóng điện sai vị trí hoặc suy giảm hiệu suất. Đặc biệt, tụ cao áp là linh kiện rất nhạy với nhiệt độ và thời gian, nên sau một thời gian sử dụng sẽ bị giảm dung lượng, dẫn đến cao áp yếu hoặc mất hẳn.
Sơ Đồ Nguyên Lý Mạch Cao Áp TIG
Các khối chính
Mạch cao áp trong máy hàn TIG thường được chia thành các khối chức năng riêng biệt, phối hợp với nhau để tạo ra xung cao tần mồi hồ quang. Đầu tiên là nguồn cấp HF, cung cấp điện áp ban đầu cho toàn bộ mạch hoạt động. Tiếp theo là mạch dao động cao tần, nơi tạo ra tín hiệu dao động với tần số cao, đóng vai trò cốt lõi trong việc sinh xung HF.
Sau đó, tín hiệu này được đưa qua biến áp cao áp để nâng điện áp lên mức rất cao (thường vài kV). Cuối cùng là mạch phóng điện, nơi điện áp cao được giải phóng qua khe hở để tạo tia lửa cao tần, giúp ion hóa không khí và mồi hồ quang.
Nguyên lý hoạt động
Nguyên lý hoạt động của mạch cao áp TIG diễn ra theo chu trình liên tục: từ việc tạo dao động cao tần trong mạch oscillator, tín hiệu được khuếch đại và đưa vào biến áp để tăng điện áp lên mức cao. Khi đạt đủ ngưỡng, điện áp này sẽ phóng qua khe hở, tạo ra tia lửa cao tần.
Chu trình này có thể hiểu ngắn gọn là: tạo dao động → tăng áp → phóng tia lửa cao tần, từ đó hình thành môi trường dẫn điện giúp hồ quang chính xuất hiện ngay cả khi không chạm điện cực vào vật hàn.
Cách Kiểm Tra Máy Hàn TIG Mất Cao Áp
Kiểm tra bằng mắt thường
Bước đầu tiên khi xử lý lỗi mất cao áp là quan sát trực tiếp bo mạch và khu vực HF. Cần chú ý các dấu hiệu như linh kiện bị cháy nổ, nứt vỡ hoặc có mùi khét. Đặc biệt, tụ cao áp nếu bị phồng, chảy keo hoặc chuyển màu đen là dấu hiệu hư hỏng rõ ràng. Ngoài ra, cũng nên kiểm tra các điểm phóng điện xem có bị bám bẩn hoặc phóng sai vị trí hay không.
Đo kiểm bằng đồng hồ
Sau khi kiểm tra sơ bộ, tiến hành đo bằng đồng hồ để xác định chính xác lỗi. Trước tiên cần đo điện áp cấp vào mạch HF để নিশ্চিত nguồn nuôi vẫn hoạt động bình thường. Tiếp theo, kiểm tra tính liên tục của biến áp cao áp bằng cách đo thông mạch các cuộn dây, từ đó phát hiện đứt cuộn hoặc chập bên trong. Đồng thời, có thể kiểm tra thêm các linh kiện như diode, điện trở để loại trừ lỗi trên mạch dao động.
Kiểm tra thực tế hoạt động
Bước quan trọng nhất là quan sát hoạt động thực tế của mạch cao áp. Khi bấm cò, cần kiểm tra xem có tia lửa HF phát ra hay không, có tiếng đánh lửa đặc trưng hay không. Ngoài ra, nên thử máy ở cả trạng thái không tải và có tải để đánh giá độ ổn định của cao áp. Nếu tia lửa yếu, chập chờn hoặc chỉ xuất hiện trong thời gian ngắn thì khả năng cao mạch HF đang bị suy giảm hoặc lỗi từng phần.
Hướng Dẫn Sửa Máy Hàn TIG Mất Cao Áp
Thay tụ cao áp
Tụ cao áp là linh kiện dễ hư hỏng nhất trong mạch HF, vì phải làm việc với điện áp và tần số cao. Khi thay thế, cần chọn đúng mức điện áp chịu đựng và dung lượng tương đương hoặc cao hơn một chút để đảm bảo độ bền. Đồng thời, chú ý đấu nối đúng cực và khoảng cách cách điện, tránh hiện tượng phóng điện sai vị trí gây hỏng lại.
Sửa hoặc thay biến áp cao áp
Biến áp cao áp có nhiệm vụ nâng điện áp lên mức đủ để phóng tia lửa. Nếu nghi ngờ hỏng, cần kiểm tra liên tục các cuộn dây để phát hiện đứt hoặc chập. Trong một số trường hợp có thể quấn lại cuộn dây, nhưng yêu cầu kỹ thuật cao và đúng số vòng, đúng cách điện. Nếu không đảm bảo, nên thay biến áp mới để ổn định lâu dài.
Sửa mạch dao động
Mạch dao động là “trái tim” tạo xung cao tần. Khi mạch này lỗi, toàn bộ hệ thống HF sẽ ngừng hoạt động. Cần kiểm tra và thay thế các linh kiện như transistor kích, IC dao động nếu bị hỏng. Ngoài ra, nên đo kiểm tín hiệu kích để mạch đang hoạt động đúng tần số và biên độ cần thiết.
Vệ sinh và chống ẩm
Sau khi sửa chữa, việc vệ sinh mạch là rất quan trọng để tránh tái phát lỗi. Nên dùng cồn chuyên dụng để làm sạch bụi bẩn, muội kim loại và các vết oxy hóa. Sau đó sấy khô hoàn toàn trước khi cấp điện lại. Đối với môi trường ẩm, có thể phủ keo chống ẩm lên khu vực mạch cao áp để tăng độ bền và hạn chế phóng điện sai.
Lưu Ý Khi Sửa Mạch Cao Áp TIG
An toàn điện cao áp
Mạch cao áp TIG có thể tạo ra điện áp rất lớn, đủ gây giật nguy hiểm nếu thao tác sai. Khi sửa chữa, tuyệt đối không chạm trực tiếp vào khu vực cao áp khi máy đang hoạt động. Trước khi tiến hành kiểm tra hoặc thay thế linh kiện, cần xả tụ cao áp hoàn toàn để tránh điện tích còn lưu gây phóng điện bất ngờ. Ngoài ra, nên sử dụng dụng cụ cách điện và làm việc trong điều kiện khô ráo để đảm bảo an toàn.
Sai lầm thường gặp
Một trong những lỗi phổ biến là thay tụ cao áp không đúng thông số, dẫn đến mạch hoạt động không ổn định hoặc nhanh hỏng lại. Bên cạnh đó, nhiều trường hợp chỉ tập trung vào bo mạch mà bỏ qua hệ thống dây dẫn, jack kết nối bị rò hoặc lỏng, khiến cao áp không truyền ra được. Việc kiểm tra tổng thể toàn bộ đường cao áp sẽ giúp tránh sửa sai và tiết kiệm thời gian.
Khi Nào Nên Mang Máy Đi Sửa?
Trường hợp không tự xử lý được
Trong nhiều tình huống, việc tự sửa máy hàn TIG mất cao áp là không khả thi nếu thiếu thiết bị đo chuyên dụng như đồng hồ đo tần số, máy hiện sóng hoặc kinh nghiệm xử lý mạch xung. Đặc biệt, các lỗi liên quan đến IGBT, mạch kích hoặc dao động cao tần thường khá phức tạp, dễ chẩn đoán sai và gây hỏng lan sang các phần khác nếu xử lý không đúng cách.
Lợi ích khi sửa chuyên nghiệp
Việc mang máy đến đơn vị sửa chữa chuyên nghiệp giúp tiết kiệm đáng kể thời gian và công sức. Kỹ thuật viên có kinh nghiệm sẽ nhanh chóng xác định đúng nguyên nhân, sửa triệt để thay vì sửa tạm. Ngoài ra, việc sửa đúng kỹ thuật còn đảm bảo máy hoạt động ổn định lâu dài, hạn chế tái phát lỗi và tăng tuổi thọ thiết bị.
