IGBT Trong Máy Hàn Là Gì? Vai Trò Quan Trọng Ra Sao?
IGBT là gì?
IGBT (Insulated Gate Bipolar Transistor) là linh kiện bán dẫn công suất cao, kết hợp đặc tính điều khiển bằng điện áp của MOSFET với khả năng chịu dòng lớn và sụt áp thấp của transistor lưỡng cực (BJT). Nhờ cấu trúc này, IGBT vừa dễ điều khiển ở cổng Gate, vừa đáp ứng được yêu cầu dòng và điện áp lớn trong các thiết bị công suất như máy hàn inverter.
Trong máy hàn inverter, IGBT hoạt động theo nguyên lý đóng cắt cao tần. Sau khi điện áp lưới được chỉnh lưu thành DC, mạch điều khiển sẽ phát xung kích vào cổng G để IGBT đóng – ngắt liên tục với tần số cao (thường từ vài chục kHz trở lên). Quá trình này biến đổi nguồn DC thành xung cao tần cấp cho biến áp xung, giúp hạ áp – tăng dòng ở đầu ra. Chính cơ chế đóng cắt cao tần này giúp máy hàn inverter nhỏ gọn, hiệu suất cao và tiết kiệm điện hơn nhiều so với máy hàn biến áp truyền thống.
Nói cách khác, IGBT là phần tử chuyển mạch trung tâm tạo nên bản chất “inverter” của máy hàn hiện đại.
Vai trò của IGBT trong bo công suất
Trong bo công suất, IGBT giữ vai trò quyết định trong việc chuyển đổi và điều khiển năng lượng. Nó trực tiếp xử lý dòng điện công suất lớn, biến điện áp DC sau chỉnh lưu thành dạng xung cao tần theo tín hiệu điều khiển từ mạch driver và IC PWM.
Khả năng đóng cắt nhanh, tổn hao thấp và chịu dòng cao của IGBT ảnh hưởng trực tiếp đến:
- Công suất thực tế của máy hàn
- Độ ổn định dòng hàn
- Khả năng mồi và duy trì hồ quang
Khi IGBT hoạt động tốt, xung chuyển mạch sắc nét, tổn hao thấp, hồ quang sẽ ổn định, ít bắn tóe và dòng hàn mịn. Ngược lại, nếu IGBT suy giảm chất lượng (rò điện, tăng điện trở dẫn, đóng cắt chậm hoặc quá nhiệt), máy sẽ xuất hiện hiện tượng khó mồi hồ quang, dòng hàn dao động, nóng bất thường hoặc nghiêm trọng hơn là nổ IGBT gây hỏng toàn bộ tầng công suất.
Vì vậy, trong máy hàn inverter, IGBT không chỉ là một linh kiện công suất đơn thuần mà là thành phần quyết định đến hiệu suất, độ bền và chất lượng hàn thực tế của thiết bị.
Cháy IGBT là lỗi nghiêm trọng ở tầng công suất. Nếu không xử lý đúng nguyên nhân, máy rất dễ tái phát sự cố. Bạn có thể xem chi tiết dịch vụ tại Sửa máy hàn cháy IGBT tại Bắc Ninh.

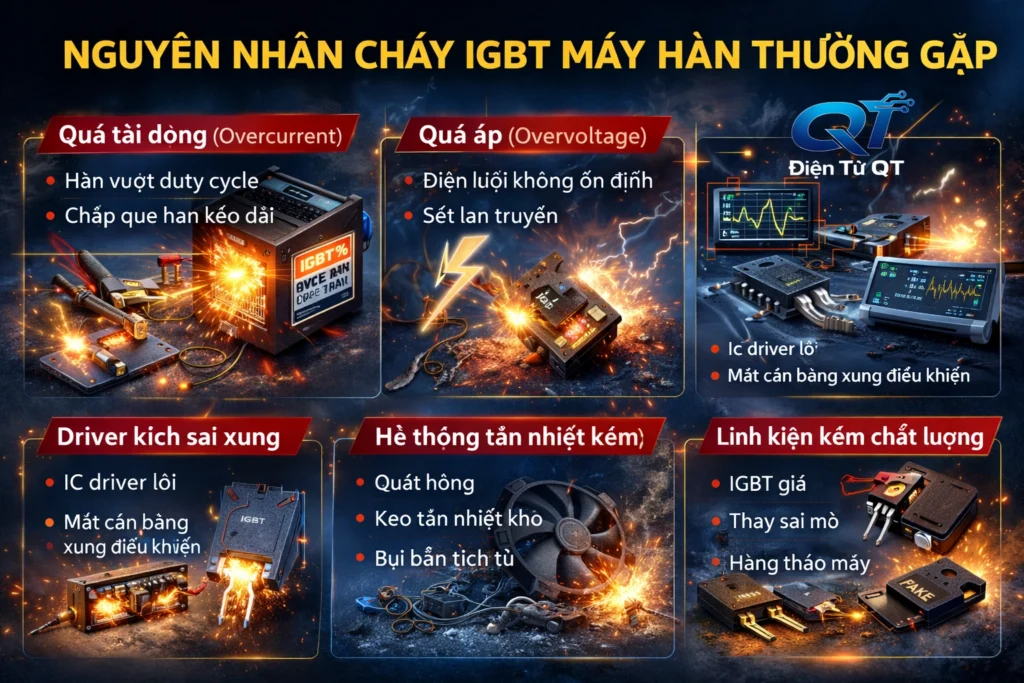

Nguyên Nhân Cháy IGBT Máy Hàn Thường Gặp
Cháy IGBT trong máy hàn inverter là một trong những lỗi nghiêm trọng nhất của tầng công suất. Khi IGBT hỏng, hậu quả thường không dừng lại ở một linh kiện đơn lẻ mà có thể kéo theo nổ cầu chì, hỏng diode nhanh, cháy điện trở hạn dòng, thậm chí phá hủy cả bo nguồn. Dưới đây là những nguyên nhân phổ biến nhất.
Quá tải dòng (Overcurrent)
Quá dòng là nguyên nhân hàng đầu gây nổ IGBT. Khi dòng collector vượt quá giới hạn cho phép (Ic max), linh kiện sẽ sinh nhiệt cực nhanh và phá hủy lớp bán dẫn bên trong.
Hàn vượt duty cycle
Mỗi máy hàn đều có chu kỳ tải (duty cycle) quy định ở một mức dòng nhất định. Nếu vận hành liên tục ở dòng cao hơn mức cho phép, nhiệt độ junction của IGBT sẽ tăng vượt ngưỡng an toàn. Khi tích nhiệt đủ lớn, IGBT sẽ đánh thủng và chập C-E.
Chập que hàn kéo dài
Hiện tượng chạm que xuống vật hàn quá lâu hoặc chập mass trực tiếp làm dòng tăng đột ngột. Nếu mạch bảo vệ phản ứng chậm hoặc không có bảo vệ quá dòng chuẩn, IGBT sẽ phải gánh dòng đỉnh rất lớn và dễ nổ tức thì.
Quá áp (Overvoltage)
IGBT rất nhạy với điện áp vượt ngưỡng Vce max. Chỉ cần một xung quá áp ngắn cũng có thể gây đánh thủng lớp cách điện bên trong.
Điện lưới không ổn định
Khi điện lưới tăng cao bất thường (đặc biệt khu vực điện yếu – sụt áp rồi bật lại đột ngột), điện áp DC bus sau chỉnh lưu sẽ tăng theo. Nếu không có mạch clamp hoặc MOV bảo vệ tốt, IGBT sẽ chịu áp vượt mức thiết kế.
Sét lan truyền
Sét đánh gần khu vực làm việc có thể tạo xung điện áp đột biến lan qua đường lưới. Những xung quá áp dạng này có biên độ rất cao và thời gian rất ngắn, đủ để phá hủy IGBT dù máy đang ở trạng thái chờ.
Driver kích sai xung
IGBT không chỉ phụ thuộc vào bản thân linh kiện mà còn phụ thuộc chặt chẽ vào mạch driver điều khiển.
IC driver lỗi
Khi IC driver hỏng, xung kích có thể bị méo, thiếu biên độ hoặc không đủ dòng kích Gate. Điều này làm IGBT không mở hoàn toàn, dẫn đến làm việc ở vùng tuyến tính → tổn hao lớn → quá nhiệt → cháy.
Mất cân bằng xung điều khiển
Ở các máy hàn dùng cấu hình half-bridge hoặc full-bridge, nếu hai nhánh không cân bằng xung (lệch pha, trễ thời gian dead-time), sẽ xảy ra hiện tượng dẫn chéo (shoot-through). Khi đó, hai IGBT cùng dẫn một lúc và gây ngắn mạch trực tiếp nguồn DC bus.
Hệ thống tản nhiệt kém
Nhiệt độ là kẻ thù số một của linh kiện công suất. Nếu hệ thống tản nhiệt không đảm bảo, IGBT sẽ suy giảm nhanh chóng dù dòng và áp vẫn trong giới hạn cho phép.
Quạt hỏng
Quạt không quay hoặc quay yếu làm nhiệt tích tụ trên khối nhôm tản nhiệt. Nhiệt độ tăng dần theo thời gian vận hành và gây đánh thủng linh kiện.
Keo tản nhiệt khô
Keo tản nhiệt lâu ngày bị khô, mất khả năng truyền nhiệt từ mặt IGBT sang khối nhôm. Hệ số truyền nhiệt giảm mạnh khiến junction temperature tăng cao dù bên ngoài vẫn “không thấy quá nóng”.
Bụi bẩn tích tụ
Bụi kim loại và bụi công nghiệp bám dày trên cánh tản nhiệt làm cản trở lưu thông gió, giảm hiệu quả làm mát và có thể gây phóng điện bề mặt.
Linh kiện kém chất lượng
Không ít trường hợp IGBT cháy không phải do mạch, mà do bản thân linh kiện không đạt chuẩn.
IGBT giả
Hàng nhái thường ghi thông số cao nhưng cấu trúc chip nhỏ, khả năng chịu dòng và chịu áp thực tế thấp hơn rất nhiều so với thông số in trên vỏ.
Thay sai mã
Chọn IGBT không đúng thông số (Vce thấp hơn yêu cầu, tốc độ chuyển mạch chậm, dòng không đủ lớn) sẽ khiến linh kiện làm việc ngoài vùng an toàn ngay từ đầu.
Hàng tháo máy
IGBT tháo từ thiết bị cũ có thể đã suy giảm đặc tính bán dẫn. Khi lắp vào máy hàn – môi trường tải nặng và xung cao tần – nguy cơ hỏng lại rất cao.
Tóm lại, cháy IGBT thường là hệ quả của nhiều yếu tố kết hợp: quá dòng, quá áp, driver sai xung, tản nhiệt kém hoặc linh kiện không đảm bảo chất lượng. Khi sửa chữa, cần kiểm tra toàn diện cả hệ thống thay vì chỉ thay mỗi IGBT để tránh tái diễn sự cố.

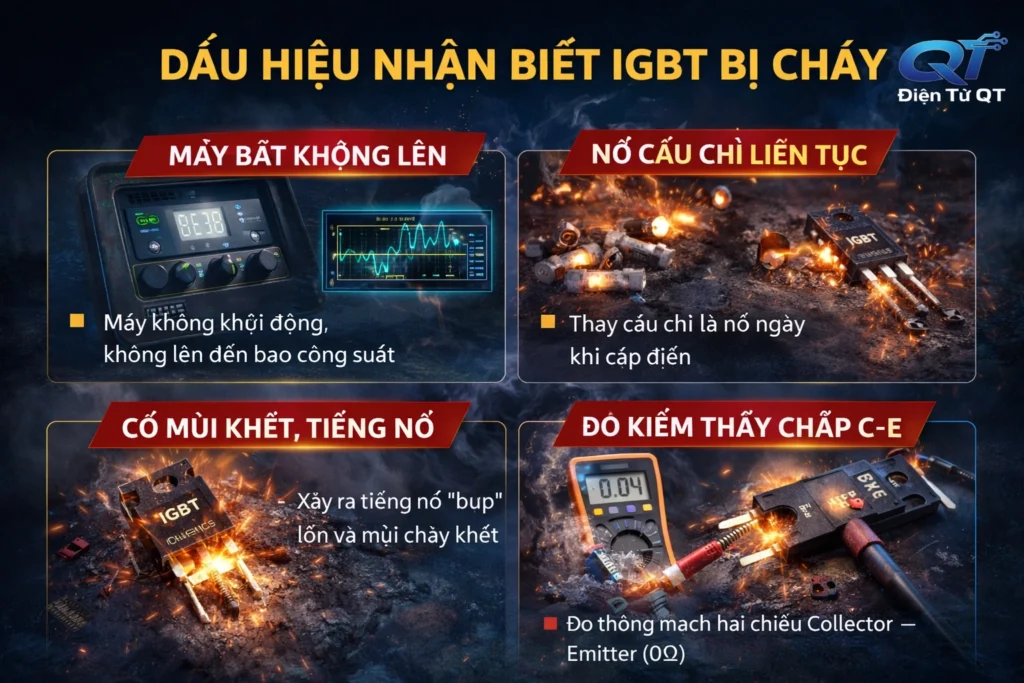

Dấu Hiệu Nhận Biết IGBT Bị Cháy
IGBT khi hỏng thường không “chết âm thầm” mà để lại những biểu hiện khá rõ ràng ở cả phần nguồn lẫn tầng công suất. Việc nhận biết sớm và chẩn đoán đúng giúp tránh thay nhầm linh kiện hoặc gây hỏng lan rộng sang driver, diode nhanh, điện trở shunt hay tụ DC bus.
Máy bật không lên
Một trong những dấu hiệu phổ biến nhất là máy hoàn toàn không khởi động. Khi IGBT bị chập C–E, nguồn DC bus gần như bị ngắn mạch trực tiếp. Lúc này:
- Nguồn xung cấp trước (nguồn phụ) có thể vẫn hoạt động.
- Nhưng nguồn chính không dao động được.
- Máy bật lên không có đèn báo công suất hoặc chỉ sáng thoáng rồi tắt.
Ở một số dòng máy, mạch bảo vệ sẽ ngắt ngay khi phát hiện dòng bất thường, khiến người dùng nhầm tưởng máy chỉ bị lỗi nguồn phụ.
Nổ cầu chì liên tục
Nếu thay cầu chì mà vẫn cháy ngay khi cấp điện, khả năng cao tầng công suất đang bị chập nặng. Khi IGBT đánh thủng hoàn toàn, điện trở giữa Collector – Emitter gần như bằng 0Ω. Khi cấp điện, dòng khởi động tăng vọt và cầu chì sẽ đứt tức thì.
Trường hợp này tuyệt đối không nên tiếp tục thử cầu chì nhiều lần vì có thể làm hỏng thêm:
- Diode chỉnh lưu đầu vào
- Cầu diode nhanh
- Điện trở hạn dòng
- Mạch driver
Có mùi khét, tiếng nổ
IGBT cháy do quá dòng hoặc quá áp thường phát ra tiếng “bụp” khá lớn. Sau đó có thể thấy:
- Mùi khét đặc trưng của nhựa epoxy cháy
- Vỏ IGBT nứt, phồng hoặc thủng
- Có vết đen quanh khu vực bo công suất
Trong các ca nổ mạnh, thậm chí có thể làm cháy đường mạch in hoặc làm hỏng các linh kiện lân cận do hồ quang nội bộ.
Đo kiểm thấy chập C–E
Đây là cách xác định chính xác nhất khi kiểm tra bằng đồng hồ số. Sau khi xả tụ DC bus và đảm bảo an toàn:
- Đo giữa Collector và Emitter
- Nếu hiển thị gần 0Ω hoặc thông mạch hai chiều
- Không còn đặc tính diode nội tại
Khi đó có thể kết luận IGBT đã bị chập hoàn toàn. Trong nhiều trường hợp, cần kiểm tra thêm:
- Diode song song (freewheel diode)
- Điện trở Gate
- IC driver
Vì nếu chỉ thay IGBT mà không xử lý nguyên nhân gốc, linh kiện mới rất dễ tiếp tục hỏng ngay khi cấp điện.

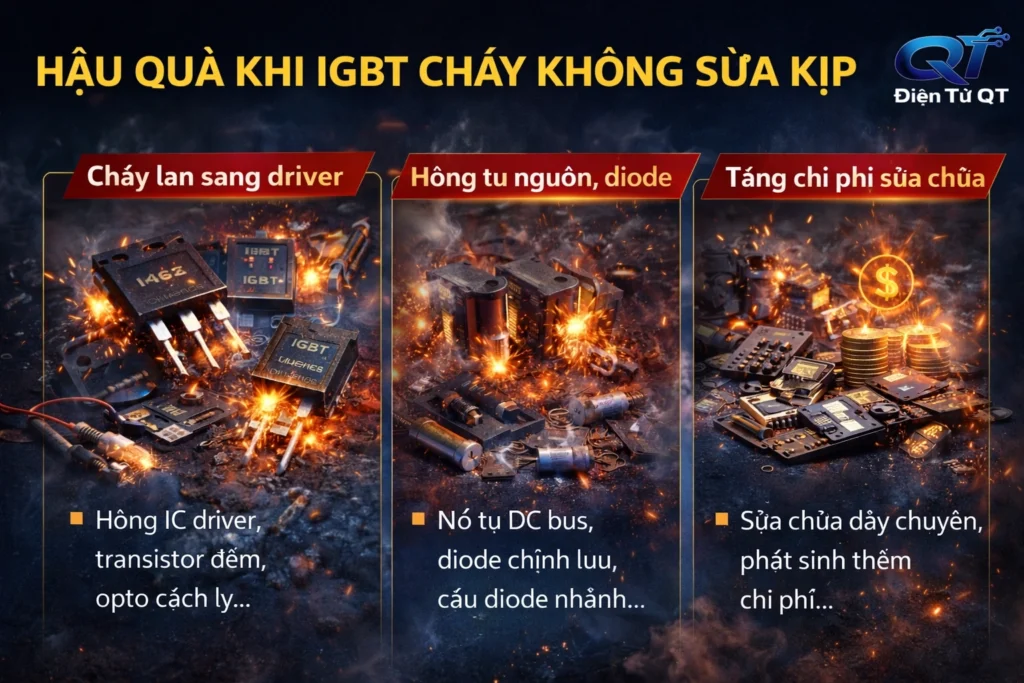

Hậu Quả Khi IGBT Cháy Không Sửa Kịp Thời
IGBT là linh kiện trung tâm của tầng công suất trong máy hàn inverter. Khi nó bị cháy mà vẫn tiếp tục cấp điện hoặc không xử lý triệt để, hư hỏng thường không dừng ở một điểm mà lan rộng theo dạng “phá hủy dây chuyền”. Điều này khiến chi phí sửa chữa tăng nhanh và độ rủi ro cao hơn rất nhiều.
Cháy lan sang driver
Khi IGBT chập C–E hoặc nổ nội bộ, điện áp và dòng bất thường sẽ phản hồi ngược về mạch kích Gate. Nếu mạch driver không có cách ly tốt hoặc mạch bảo vệ không kịp phản ứng, các linh kiện sau rất dễ bị ảnh hưởng:
- IC driver
- Transistor đệm xung
- Điện trở Gate
- Opto cách ly
Trong nhiều trường hợp, IGBT chỉ là “nạn nhân cuối”, còn nguyên nhân gốc nằm ở driver. Nếu không kiểm tra kỹ mà chỉ thay IGBT, khi cấp nguồn lại, xung kích sai vẫn tồn tại và tiếp tục phá hủy linh kiện mới.
Hỏng tụ nguồn, diode
Khi IGBT đánh thủng, dòng xả từ tụ DC bus sẽ phóng trực tiếp qua điểm chập. Dòng xung cực lớn này có thể:
- Làm hỏng tụ lọc nguồn (phồng, giảm dung, rò ESR cao)
- Cháy diode chỉnh lưu hoặc diode nhanh
- Đứt điện trở hạn dòng, nổ cầu chì
Đặc biệt ở các máy công suất lớn, năng lượng tích trong tụ nguồn rất cao. Nếu không phát hiện sớm, mỗi lần thử điện lại là một lần “gia tăng thiệt hại”.
Tăng chi phí sửa chữa
Nếu xử lý ngay khi IGBT vừa có dấu hiệu bất thường (khó mồi hồ quang, dòng dao động, nóng bất thường), phạm vi sửa chữa thường chỉ giới hạn ở một vài linh kiện công suất.
Nhưng khi tiếp tục vận hành hoặc thử điện nhiều lần trong tình trạng chập:
- Hỏng lan sang nhiều tầng mạch
- Tăng thời gian dò lỗi
- Phát sinh thêm linh kiện thay thế
Chi phí lúc này không còn là thay một cặp IGBT mà có thể là phục hồi toàn bộ tầng công suất, thậm chí phải làm lại đường mạch in bị cháy.

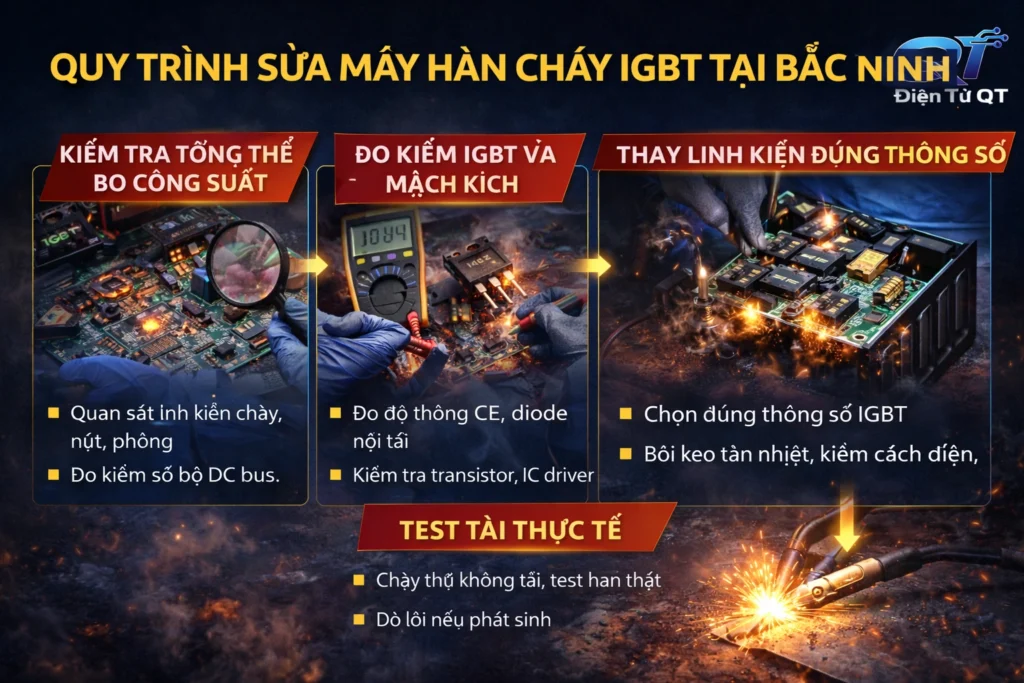

Quy Trình Sửa Máy Hàn Cháy IGBT Tại Bắc Ninh
Sửa máy hàn cháy IGBT không đơn thuần là thay linh kiện công suất. Nếu không kiểm tra toàn diện và xử lý đúng nguyên nhân gốc, khả năng nổ lại rất cao. Một quy trình chuẩn phải đi theo từng bước logic, từ đánh giá tổng thể đến test tải thực tế.
Kiểm tra tổng thể bo công suất
Bước đầu tiên là kiểm tra trực quan toàn bộ tầng công suất:
- Quan sát vết cháy, nứt, phồng linh kiện
- Kiểm tra đường mạch in có bị đứt, cháy sém
- Xem tình trạng tụ DC bus, diode nhanh, điện trở công suất
Đồng thời đo sơ bộ trở kháng giữa hai cực DC bus để xác định có còn hiện tượng chập nặng hay không. Việc kiểm tra tổng thể giúp xác định phạm vi hư hỏng trước khi tiến hành tháo linh kiện.
Đo kiểm IGBT và mạch kích
Sau khi tháo IGBT ra khỏi mạch (tránh đo sai do ảnh hưởng linh kiện song song), tiến hành:
- Đo C–E kiểm tra chập
- Kiểm tra diode nội tại
- Đo điện trở Gate
Tiếp theo là kiểm tra mạch driver:
- Điện trở Gate có tăng trị số hoặc đứt không
- Transistor đệm xung có rò, chập
- IC driver có cấp xung đủ biên độ và đúng dead-time
Nếu không xử lý triệt để mạch kích, việc thay IGBT mới chỉ là giải pháp tạm thời.
Thay linh kiện đúng thông số
Khi thay thế, cần đảm bảo:
- Điện áp chịu đựng (Vce) ≥ thông số thiết kế
- Dòng định mức (Ic) đủ dự phòng
- Tốc độ chuyển mạch phù hợp tần số inverter
Ngoài ra phải:
- Thay keo tản nhiệt mới
- Siết đúng lực bắt vít để đảm bảo tiếp xúc nhiệt tốt
- Kiểm tra lại cách điện giữa IGBT và khối nhôm (nếu dùng miếng cách điện)
Tuyệt đối không sử dụng IGBT không rõ nguồn gốc hoặc thay sai mã vì rất dễ tái phát sự cố.
Test tải thực tế
Sau khi hoàn tất lắp ráp:
- Cấp nguồn qua bóng đèn hạn dòng hoặc biến áp cách ly để kiểm tra an toàn ban đầu.
- Đo điện áp DC bus và quan sát dạng hoạt động.
- Chạy thử không tải, sau đó tăng dần dòng hàn.
- Test tải thực tế bằng que hàn ở nhiều mức dòng khác nhau.
Trong quá trình test cần theo dõi:
- Nhiệt độ khối tản nhiệt
- Độ ổn định hồ quang
- Dòng hàn có dao động bất thường không
Chỉ khi máy vận hành ổn định dưới tải thực tế trong thời gian đủ dài mới được xem là hoàn tất sửa chữa.
Dịch Vụ Sửa Máy Hàn Cháy IGBT Bắc Ninh
Cháy IGBT là lỗi nghiêm trọng ở tầng công suất, đòi hỏi kỹ thuật viên phải hiểu rõ nguyên lý inverter, mạch driver và cơ chế bảo vệ. Dịch vụ sửa chữa chuyên sâu tập trung xử lý tận gốc nguyên nhân thay vì chỉ thay linh kiện, đảm bảo máy vận hành ổn định và hạn chế tái phát.
Nhận sửa các dòng máy phổ biến
Dịch vụ tiếp nhận và xử lý hầu hết các dòng máy hàn inverter thông dụng trên thị trường, bao gồm:
- Jasic
- Hồng Ký
- Riland
- Legi
Từ máy hàn que MMA, TIG cho đến MIG inverter công suất lớn, quy trình sửa chữa đều thực hiện kiểm tra toàn diện tầng công suất, mạch kích và hệ thống bảo vệ trước khi thay thế linh kiện.
Cam kết sửa đúng bệnh
Nguyên tắc sửa chữa là chẩn đoán chính xác nguyên nhân gây cháy IGBT: quá dòng, quá áp, driver sai xung hay tản nhiệt kém.
Quy trình bao gồm:
- Đo kiểm độc lập IGBT và diode nhanh
- Phân tích xung driver, dead-time
- Kiểm tra tụ nguồn và DC bus
- Thử tải có kiểm soát trước khi bàn giao
Không thay linh kiện theo cảm tính. Không để tình trạng “thay xong lại cháy”.
Bảo hành sau sửa chữa
Sau khi hoàn tất sửa chữa và test tải thực tế, máy được bảo hành phần đã xử lý. Điều này giúp khách hàng yên tâm về chất lượng linh kiện thay thế và độ ổn định của máy trong quá trình vận hành.
Việc bảo hành dựa trên kiểm soát kỹ thuật rõ ràng, không mập mờ nguyên nhân hỏng hóc.
Hỗ trợ tại Bắc Ninh
Dịch vụ hỗ trợ trực tiếp tại khu vực Bắc Ninh, thuận tiện cho xưởng cơ khí, công trình và hộ gia đình.
Ưu tiên xử lý nhanh các trường hợp:
- Máy nổ cầu chì liên tục
- Máy không lên nguồn
- Hồ quang yếu, dòng dao động bất thường
Mục tiêu không chỉ là khôi phục hoạt động mà còn đảm bảo máy làm việc ổn định, an toàn và bền lâu sau sửa chữa.
